KP1325LGA

Isolated, Single-Stage Active Power Factor Correction LED Driver Controller

Ang KP1325LGA ay isang mataas na pinagsama-samang pare-pareho ang kasalukuyang LED power controller, ang chip ay gumagamit ng pangunahing feedback na quasi-resonant mode, at ang aktibong power factor correction control technology ay maaaring matugunan ang mga kinakailangan sa pagganap ng high power factor, mababang harmonic distortion at mataas na kahusayan.

Isinasama ng KP1325LGA ang high-precision inductance current sampling technology at high-precision current comparator reference threshold voltage, at isinasama ang wired voltage compensation at load voltage compensation technology, na may magandang pare-pareho ang kasalukuyang output na katangian.

Ang KP1325LGA ay isinama sa kumpletong mga function ng proteksyon upang matiyak ang ligtas at maaasahang operasyon ng system, tulad ng: VDD undervoltage protection function (UVLO), cycle current limit (OCP), abnormal overcurrent protection (AOCP), overheat protection (OTP), output overvoltage proteksyon (OVP), LED open at short circuit na proteksyon.

Pangunahing tampok

• Mababang gastos pangunahing side control scheme, mataas na kahusayan ng system

• Buong hanay ng presyon PF > 0.95, THD < 10%

• Ang mga graded harmonic ay nakakatugon sa pamantayang IEC61000-3-2

• Quasi-resonant operation mode, mataas na kahusayan at mahusay na pagganap ng EMI

• Pinagsamang line voltage adjustment rate compensation at load adjustment rate compensation

• Panloob na malambot na boot

• Package: SOT23-6

• Built-in na kumpletong proteksyon function:

• LED open at short circuit na proteksyon

• VDD clamp

• Over temperature Protection (OTP)

• Cycle Current Protection (OCP)

• Abnormal Overcurrent Protection (AOCP)

Karaniwang aplikasyon

• LED panel lights, downlights, street lights

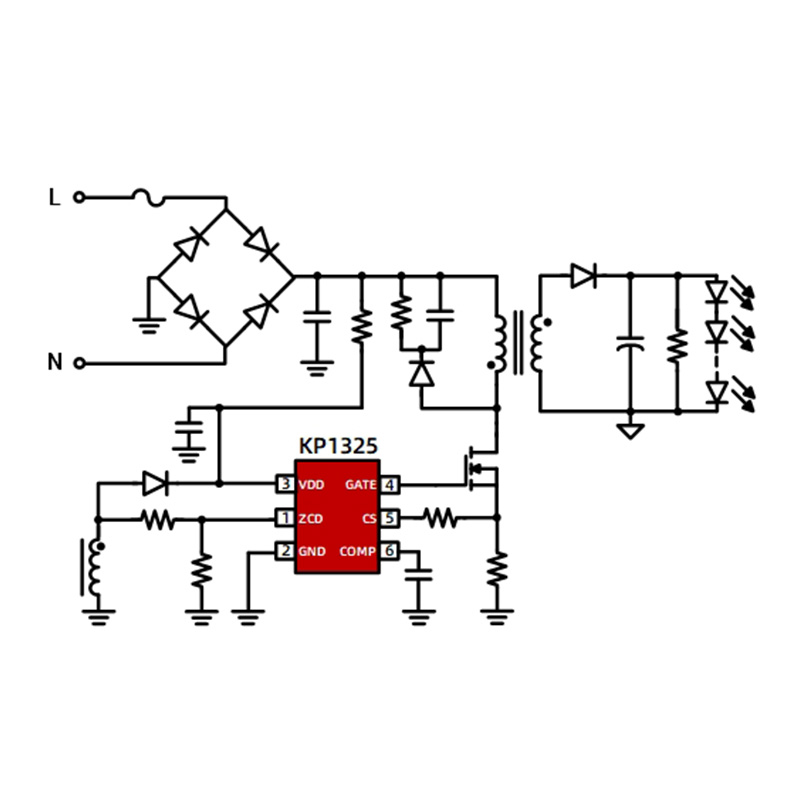

• AC/DC isolated LED driver power
