KP14622SPA

PF>0.9, High Precision, Depth Dimming Step-Down LED Constant Current Driver

Ang KP14622SPA ay isang PF>0.9 na mataas na katumpakan, uri ng dimming LED constant current driver control chip. Non-isolate step-down LED constant current power supply para sa buong hanay ng AC input voltages. Sinusuportahan ng KP14622SPA ang PWM input dimming na may minimum na dimming depth na 0.1%, at sinusuportahan ang standby mode na may standby power consumption na mas mababa sa 20mW.

Pinagsasama ng KP14622SPA ang 500V high-voltage power MOSFET at 650V high-voltage power supply circuit, na maaaring mapagtanto ang independent power supply ng chip nang hindi nagsisimula ang resistance at auxiliary winding, habang inaalis ang tradisyonal na external VDD capacitor at COMP capacitor. Ito rin ay lubos na nakakatipid sa gastos ng LED power supply habang pinapabilis ang oras ng pagsisimula. Gumagana ang circuit sa quasi-resonant mode ng critical inductance current conduction. Ang high precision current sampling technology na sinamahan ng internal compensation ay maaaring makakuha ng mataas na constant current accuracy at mahusay na input/output adjustment rate.

Ang KP14622SPA ay nagsasama ng iba't ibang mga function ng proteksyon, kabilang ang LED open circuit protection, LED short circuit protection, cycle by cycle overcurrent protection, overtemperature protection, atbp., upang mapahusay ang kaligtasan at pagiging maaasahan ng LED power supply. Ang LED open circuit protection boltahe ay maaaring patuloy na itakda sa pamamagitan ng ROVP pin.

Pangunahing tampok

• Pinagsamang 500V high voltage power MOSFET

• Input power factor >0.9

• Pinagsamang high voltage power supply na walang VCC capacitor

• Pinagsamang loop compensation COMP kapasitor

• High precision current control <±2%@±100% output

• Malawak na hanay ng PWM dimming, 0.1-100%

• Mataas na kahusayan na quasi-resonant operating mode

• Mababang standby power consumption <20mW

• Pag-andar ng proteksyon:

• Patuloy na adjustable LED open circuit proteksyon

• LED short circuit na proteksyon

• Cycle by cycle overcurrent na proteksyon

• Proteksyon sa sobrang temperatura

• Uri ng Encapsulation SOP-7

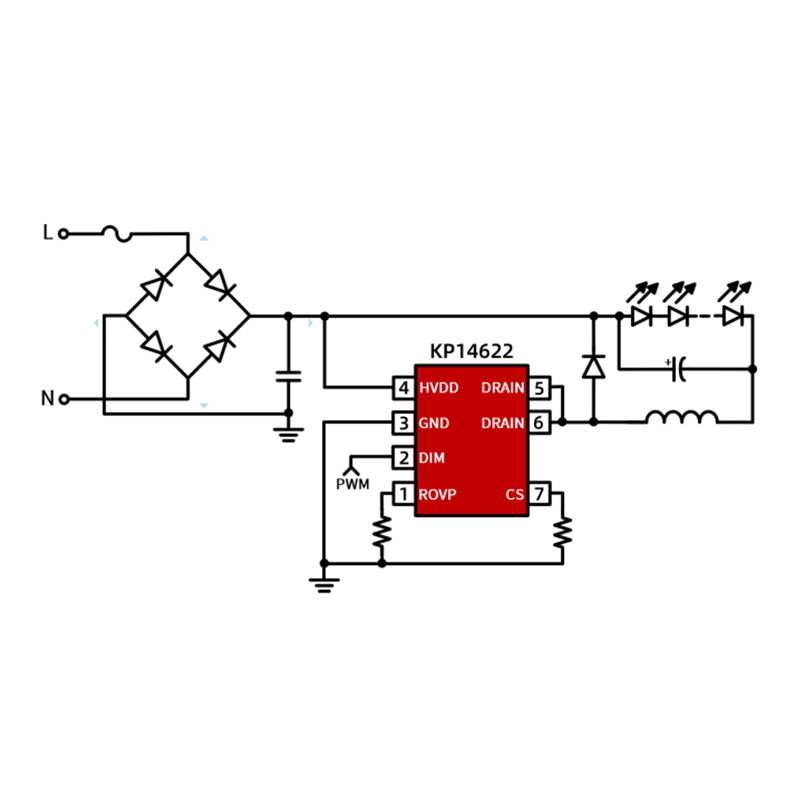

Karaniwang aplikasyon

• Mga smart bulb light, smart downlight, atbp

• Iba pang dimming LED lighting applications
