CW1131

Mataas na pagganap, mababang gastos off-line PWM control switch

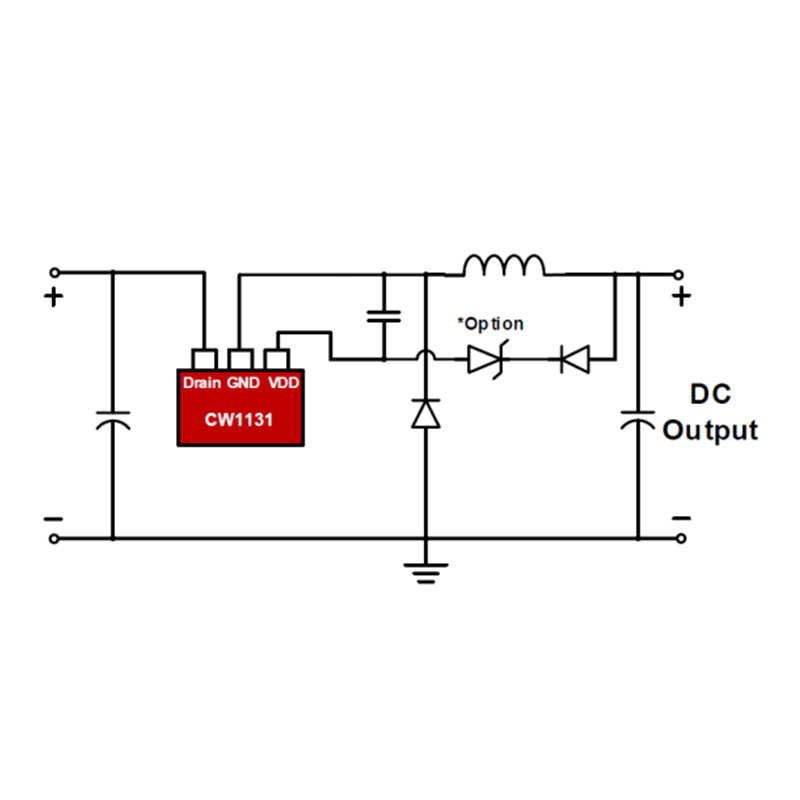

Ang CW1131 ay isang hindi nakahiwalay, lubos na pinagsama at murang PWM power switch para sa buck at lift circuit. Gumagamit ang CW1131 ng high voltage single wafer na proseso na nagsasama ng 500V high voltage MOSFET at controller na kinokontrol sa pamamagitan ng paglipat ng peak current mode sa parehong wafer. Ang mataas na precision 5V default na output ay ginagarantiyahan sa buong saklaw ng input ng boltahe.

Sa loob ng chip, ang pinakamababang oras ng Toff ng chip ay nakatakda sa 32us at mayroong buffeting function, na nag-o-optimize ng EMI effect sa ilalim ng kondisyon ng pagtiyak ng output power. Kasabay nito, idinisenyo ang chip na may heavy at heavy load mode, na madaling makakuha ng standby power consumption na mas mababa sa 50mW. Pinagsasama ng CW1131 ang kumpletong mga function ng proteksyon: VDD undervoltage protection, cycle by cycle current limit, abnormal overcurrent protection, overheat protection, overload protection at short circuit protection.

Pangunahing tampok

• Mataas na katumpakan 5V default na output

• Pinagsamang 500V high voltage MOSFET at high voltage start circuit

• Integrated sampling resistance, mababang halaga ng system

• Sinusuportahan ang ultra-low voltage input (higit sa 15V) na mga application

• sumusuporta sa mga step-down at step-down na circuit

• pagpapalit ng peak current mode control

• Napakababang standby na paggamit ng kuryente na mas mababa sa 50mW

• Ultra-low working current, suportahan ang maliit na VDD capacitor

• Pinagsamang soft start circuit

• Pinagsamang mga feature ng proteksyon:

• Overload Protection (OLP)

• Overheat Protection (OTP)

• Cycle by Cycle Current Limit (OCP)

• Abnormal Overcurrent Protection (AOCP)

• Front blanking (LEB)

• Proteksyon ng VDD Undervoltage

• Package SOT23-3L
