KP201LGA

Pinagsamang pare-pareho ang kasalukuyang function, off-line kasalukuyang mode PWM controller

Ang KP201LGA ay isang high-performance na PWM controller na idinisenyo para sa off-line na flyback power supply.

Pinagsama sa unibersal na pangunahing patuloy na kasalukuyang kontrol na teknolohiya, ang chip ay maaaring suportahan ang pasulput-sulpot na mode at tuloy-tuloy na mode, na angkop para sa mga nakahiwalay na application ng supply ng kuryente na may pare-pareho ang kasalukuyang output.

Ang KP201LGA ay may panloob na high-precision na 65kHz switching frequency oscillator na may buffing para i-optimize ang performance ng EMI. Gumagana ang chip sa green energy saving mode at burp mode, at maaaring makakuha ng standby power consumption na mas mababa sa 75mW.

Pinagsasama ng KP201LGA ang kumpletong mga feature ng proteksyon, kabilang ang: VDD undervoltage protection (UVLO), VDD overvoltage protection (OVP), cycle by cycle current limitation, short circuit protection (SCP), overload protection (OLP), overheat protection, soft start, VDD clamping at CS pin open na proteksyon.

Pangunahing tampok

• Maaaring suportahan ang pasulput-sulpot na mode, tuloy-tuloy na mode ng orihinal na gilid pare-pareho ang kasalukuyang teknolohiya

• ± 5% pare-pareho ang kasalukuyang katumpakan; ±1% pare-pareho ang katumpakan ng presyon

• Standby na paggamit ng kuryente <75mW

• Nakapirming 65kHz switching frequency

• Gumagana ang green power saving mode at hiccup mode

• Napakababang pagsisimula at kasalukuyang pagpapatakbo

• Pinagsamang jitter function upang i-optimize ang EMI

• Pinagsamang kasalukuyang mode control na may panloob na slope compensation

• Patuloy na kasalukuyang teknolohiya na may pinagsamang boltahe ng linya at kompensasyon ng inductance

• Pinagsamang proteksyon sa self-recovery mode:

• VDD Undervoltage Protection (UVLO)

• VDD Overvoltage Protection (OVP)

• Proteksyon sa sobrang init (OTP)

• Ikot ayon sa cycle ng kasalukuyang limitasyon

• Overload Protection (OLP)

• Short Circuit Protection (SCP)

• Front blanking (LEB)

• CS pin open circuit na proteksyon

• Uri ng package SOT23-6L

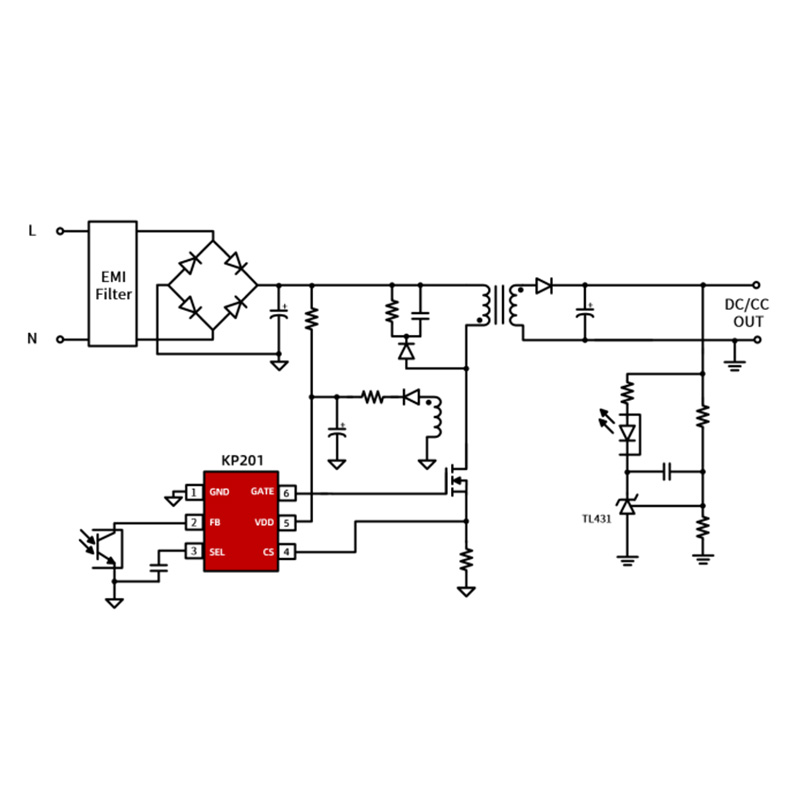

Karaniwang aplikasyon

• Mga charger at adapter

• Power supply ng motor drive
