KP3111LGA

Mataas na pagganap, mababang gastos off-line PWM power switch

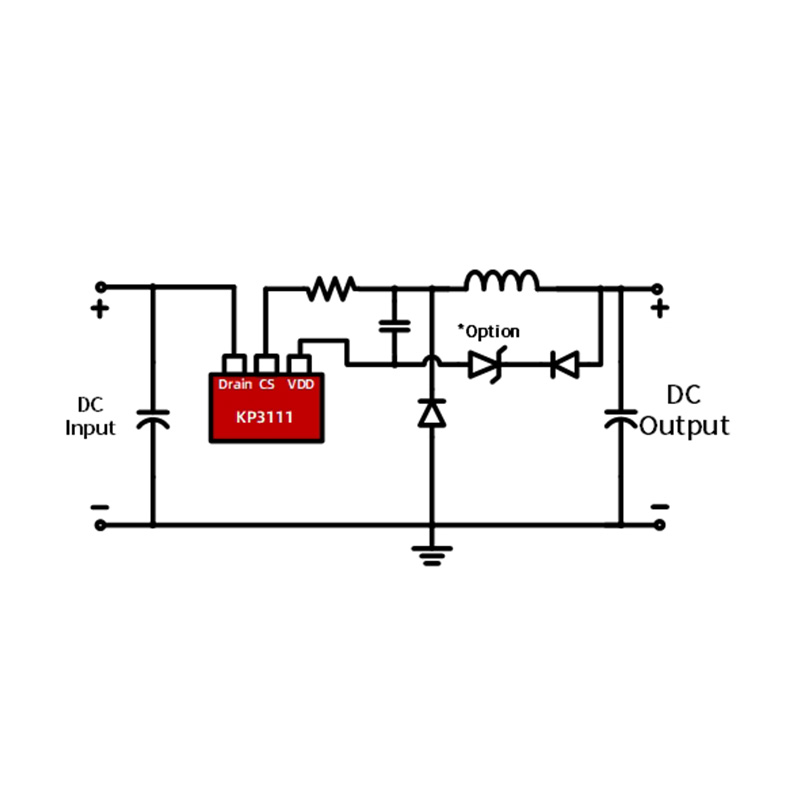

Ang KP3111LGA ay isang hindi nakahiwalay, lubos na pinagsama, at murang PWM power switch para sa mga step-down at step-down na circuit.

Gumagamit ang KP3111LGA ng high voltage single wafer na proseso na may 500V high voltage MOSFET at isang controller na kinokontrol sa pamamagitan ng paglipat ng peak current mode na isinama sa parehong wafer. Ang mataas na katumpakan na 5V default na output ay ginagarantiyahan sa buong saklaw ng input ng boltahe. Sa loob ng chip, ang dalas ng oscillator ay naayos sa 31kHz na may buffting function, na nag-o-optimize ng EMI effect sa ilalim ng kondisyon ng pagtiyak ng lakas ng output. Kasabay nito, idinisenyo ang chip na may heavy at heavy load mode, na madaling makakuha ng standby power consumption na mas mababa sa 50mW.

Pinagsasama ng KP3111LGA ang kumpletong mga function ng proteksyon: VDD undervoltage protection, cycle by cycle current limit, overheat protection, overload protection at short circuit protection.

Pangunahing tampok

• Mataas na katumpakan 5V default na output

• Pinagsamang 500V high voltage MOSFET at high voltage start circuit

• Mababang gastos sa sistema

• Suportahan ang buck at lift circuit

• Pagpapalit ng peak current mode control

• Napakababang standby na paggamit ng kuryente na mas mababa sa 50mW

• Ultra-low operating kasalukuyang, sumusuporta sa maliit na VDD capacitance

• Pinagsamang 31KHz oscillator na may buffeting function

• Pinagsamang soft start circuit

• Pinagsamang mga feature ng proteksyon:

• Overload Protection (OLP)

• Proteksyon sa sobrang init (OTP)

• Cycle Current Limit (OCP)

• Front blanking (LEB)

• VDD undervoltage na proteksyon

• Mga uri ng package na SOP-8, TO-92 at SOT23-3L

Karaniwang aplikasyon

• Power supply para sa maliliit na gamit sa bahay

• Pantulong na suplay ng kuryente
