KP2813ASGA

Mataas na PF, mababang THD, pangunahing kontrol sa gilid ng flyback constant voltage controller

Ang KP2813ASGA ay isang high power factor, mababa ang kabuuang harmonic distortion, primary side control flyback constant voltage controller. Ang chip ay may built-in na high-voltage start circuit, na maaaring matugunan ang mga kinakailangan ng mabilis na pagsisimula at ultra-low standby.

Ang KP2813ASGA ay gumagamit ng quasi-resonant working mode, ang sistema ay may mataas na kahusayan sa pagtatrabaho, ngunit maaari ring makakuha ng mas mahusay na pagganap ng EMC. Maaaring itakda ng chip ang pinakamababang dalas ng pagtatrabaho, na maaaring matiyak ang katatagan ng boltahe ng output sa ilalim ng kondisyon ng buong hanay ng pagkarga, at matugunan ang mga kinakailangan ng mababang standby loss. Ang KP2813A ay nilagyan ng isang step-adjustable adaptive output voltage na naglilimita sa mekanismo upang pabilisin ang dynamic na tugon ng pagkarga upang matugunan ang mga pangangailangan ng iba't ibang mga aplikasyon.

Ang KP2813ASGA ay ganap na isinama sa mga feature ng proteksyon, kabilang ang: VDD Undervoltage protection (VDD UVLO), VDD Overvoltage protection (VDD OVP), input Undervoltage protection (BOP), output Overvoltage protection (OVP), output Undervoltage protection (UVP), cycle current Limit (OCP), Abnormal Overcurrent protection (AOCP), overload protection (OLP), short circuit protection (SCP), built-in na overheat protection (OTP), front blanking (LEB), atbp.

Pangunahing tampok

• Mataas na kahusayan sa quasi-resonant mode

• Full voltage power factor >0.95, THD<8%

• Ang graded harmonics ay nakakatugon sa IEC61000-3-2 Class C

• Built-in na high-voltage start circuit, oras ng pagsisimula ng system <300ms

• Output constant pressure accuracy < ±3%

• Mabilis na dynamic na adjustment function ang output

• Napakababang pagsisimula at kasalukuyang operating, standby power consumption <50mW

• Uri ng Encapsulation SOP-8

• Pinagsamang mga feature ng proteksyon:

• VDD overvoltage/undervoltage protection (VDD OVP/UVLO)

• Output Overvoltage protection (OVP)

• Input Undervoltage Protection (BOP)

• Proteksyon sa sobrang init (OTP)

• Lingguhang Term Kasalukuyang proteksyon (OCP/AOCP)

Output Short-circuit Protection (SCP)

• Overload Protection (OLP)

• Front blanking (LEB)

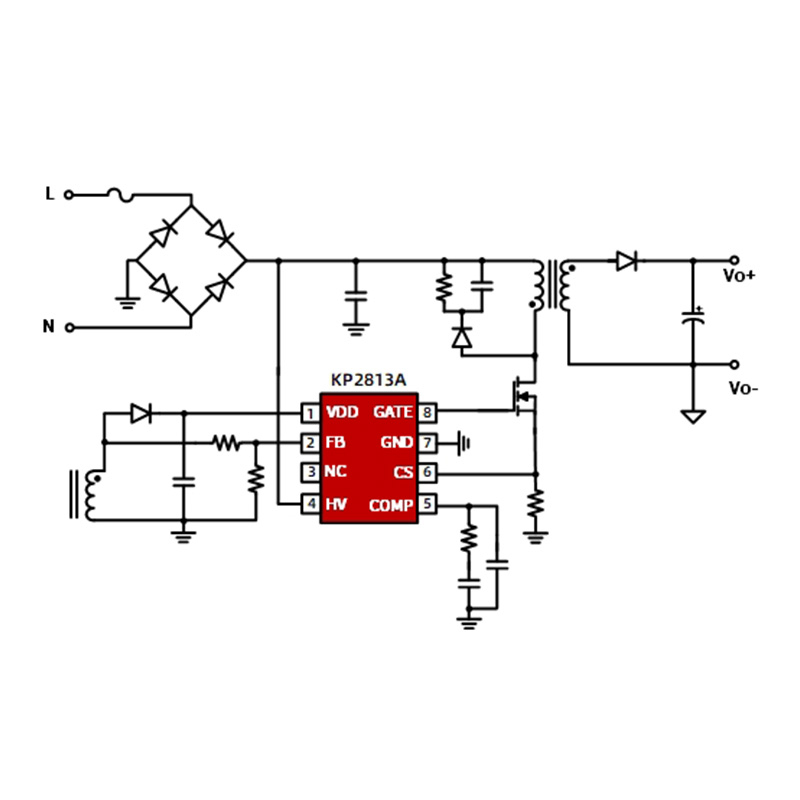

Karaniwang aplikasyon

• Matalinong pag-iilaw, pag-iilaw ng tanawin

• Patuloy na boltahe na panlabas na supply ng kuryente
