KP3310

Off-line, inductorless AC input linear regulator

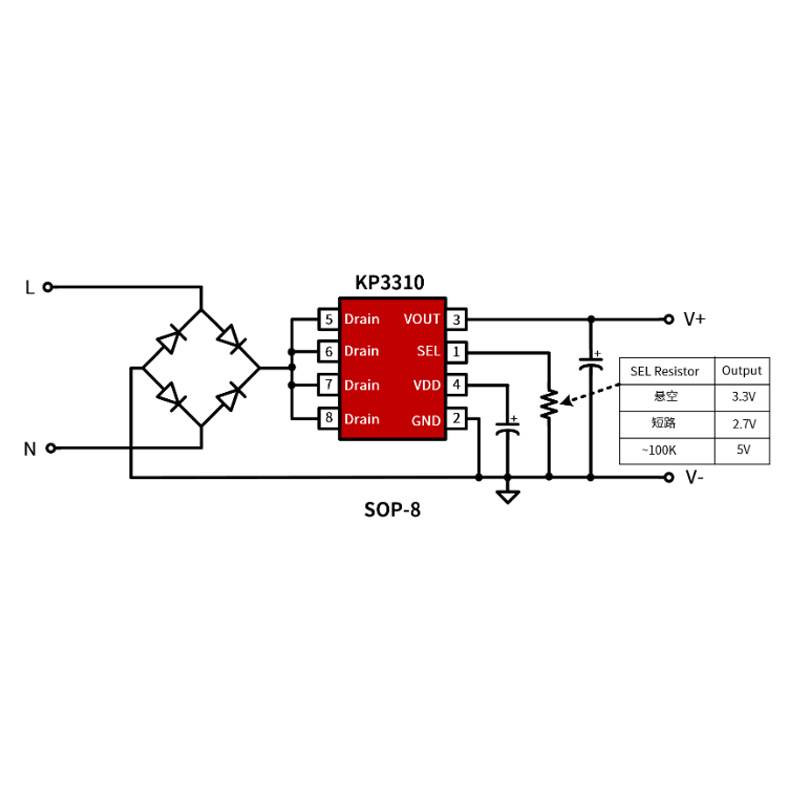

Ang KP3310 ay isang off-line na linear regulator na may compact na inductance na libreng disenyo. Sa pamamagitan ng pagsasaayos ng resistensya ng SEL pin, ang KP3310 ay makakakuha ng 5V/3.3V/2.7V na tatlong-gear na output boltahe. Ang KP3310 ay isang simple at maaasahang off-line na power supply solution para sa offset power supply.

Ang KP3310 ay nagsasama ng 650V power MOSFET, start control circuit, VDD voltage control circuit, AC signal synchronous detection circuit, low voltage difference regulator, atbp. Ang chip ay matalinong kinokontrol ang AC energy input upang mabawasan ang pagkawala ng system, mapabuti ang kahusayan ng system, at epektibong bawasan ang standby ng system.

Isinasama ng KP3310 ang kumpletong mga function ng proteksyon sa self-recovery function: VDD undervoltage protection, VDD overvoltage protection, output overload protection, output undervoltage protection, lightning surge protection at built-in na overtemperature na proteksyon.

Pangunahing tampok

• High precision output boltahe: 2%

• Naaayos ang output: 5V/3.3V/2.7V

• I-optimize ang control mode upang mapabuti ang kahusayan

• Malawak na saklaw ng boltahe ng input: 80~305VAC

• Walang kinakailangang power inductance

• Walang mataas na boltahe na kapasitor ay kinakailangan

• Ilang device, mura

• Mabilis na dynamic na tugon

• Output short-circuit na proteksyon

• Output undervoltage proteksyon

• Output overload na proteksyon

• Built-in na proteksyon sa sobrang init

• Uri ng package SOP-8, DIP-8

Karaniwang aplikasyon

• Power supply para sa maliliit na gamit sa bahay

• Wall switch at dimmer
